① 定性解釋

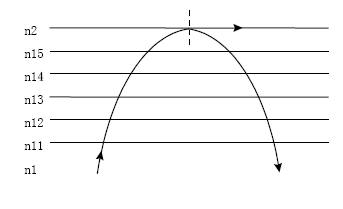

由圖2.3 和（2.1）式知道，漸變光纖的折射率分布是在光纖的軸心處最大，而沿剖面徑向的增加而折射率逐漸變小。采用這種分布規律是有其理論根據的。假設光纖是由許多同軸的均勻層組成，且其折射率由軸心向外逐漸變小，如圖2.8 所示。
圖2.8 光在漸變光纖中傳播的定性解釋
即n1>n11>n12>n13……>n2
由折射定律知，若n1>n2，則有θ2>θ1。這樣光在每二層的分界面皆會產生折射現象。由于外層總比內層的折射率要小一些，所以每經過一個分界面，光線向軸心方向的彎曲就厲害一些，就這樣一直到了纖芯與包層的分界面。而在分界面又產生全反射現象，全反射的光沿纖芯與包層的分界面向前傳播，而反射光則又逐層逐層地折射回光纖纖芯。就這樣完成了一個傳輸全過程，使光線基本上局限在纖芯內進行傳播，其傳播軌跡類似于由許多許多線段組成的正弦波。
② 傳播軌跡
再進一步設想，如果光纖不是由一些離散的均勻層組成，而是由無窮多個同軸均勻層組成。換句話講，光纖剖面的折射率隨徑向增加而連續變化，且遵從拋物線變化規律，那么光在纖芯的傳播軌跡就不會呈折線狀，而是連續變化形狀。理論上可以證明，若漸變光纖的折射率，分布遵從（2.1）式，則光在其中的傳播軌跡為：
其中
A為正弦曲線振幅，待定常數a1為纖芯半徑
Δ為相對折射率差
Φ為初始相位，待定常數

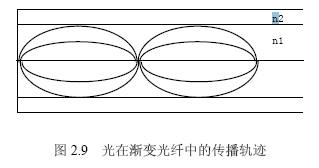

于是以不同角度入射的光線族皆以正弦曲線軌跡在光纖中傳播，且近似成聚焦狀，如圖2.9 所示。
|
