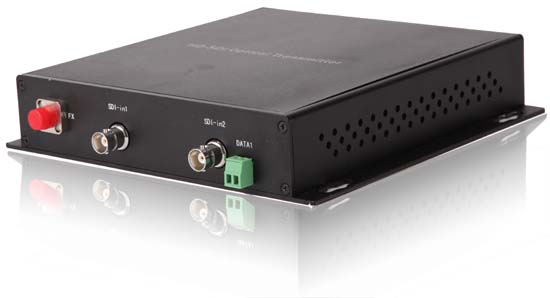

2路HD-SDI高清+1路數據光端機

GQ-HD-SDI02光端機可實現在一芯光纖上傳輸2路HD-SDI高清信號+1路數據。GQ-HD-SDI高清數字光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足遠程攝像機信號、A/V 預處理、前期以及后期制作，DVB回傳和制作，現場制作，DVB-ASI傳輸，新聞采集，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等數字電視格式的信號，滿足工業級產品的要求。

產品特征：
● 在單纖上傳2路單向HD-SDI信號
● 工作范圍從19.4Mb/s 到 2.97Gb/s
● 支持所有的SMPTE 259M 的標準，工作于143Mb/s - 360Mb/s
● 支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 ● DVB-ASI(270Mb/s)標準
● 150m自動電纜均衡，適用所有在2.97Gb/s或 1.485 Gb/s以下的速率（Belden 1694A）
● LED狀態指示燈對關鍵的參數進行監視
● 可選的網管系統
● 光模塊支持熱插拔
● 可提供獨立式、1U機架式和3U機架式安裝

應用場合：
● 遠程攝像機信號、A/V 預處理、前期以及后期制作
● DVB回傳和制作
● 現場直播信號傳輸
● 遠程演播室
● 其他高清傳輸場所

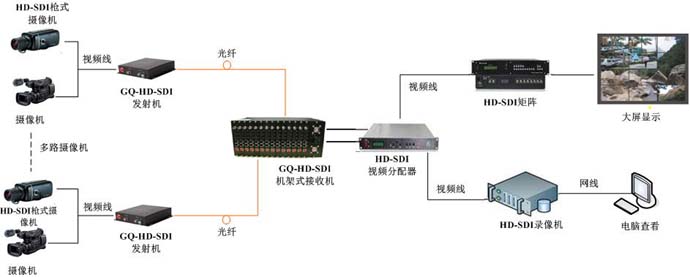

GQ-HD-SDI02高清數字光端機應用圖：

技術規格
發射端：串行電視輸入：BNC 輸入電視信號標準：SMPTE 424M,SMPTE 292M,259M,297M,305M,310M, M2S,DVB-ASI,DVB-SSI和其它的Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）視頻輸入數目：2 路反射損耗：>15DB 均衡：0-150m @ 1.485Gb/s 連接器：75Ω BNC	接收端：串行電視輸出：BNC 輸出(EO/OE) 與輸入同輸出數量：接收端2路輸出信號電平： 800mV 標稱上升/下降時間：200ps 標稱過沖：< 10% 振幅反射損耗：> 15dB 抖動：< 0.2UI 連接器：75Ω BNC
數據特性：物理接口：工業接線端子或 RJ-45座電氣接口：RS232/RS422/RS485 協議波特率：RS-232 115.2Kmbps/300Kmbps/2Mmbps RS-422115.2Kmbps/300Kmbps/2Mmbps RS-485 115.2Kmbps/300Kmbps 誤碼率：≤ 10E-12	光口特性：輸出數量：1 線纜傳輸類型：單模單纖（多模可選）工作波長：1310nm /1550nm 反射損失：> 15dB 抖動：< 0.2UI 連接器：LC/PC （SC/PC可選）
環境特性：工作溫度：-30℃～＋70℃ 工作電壓：DC 5V/3A 額定功率：< 10W	系統參數： MTBF：（平均無故障工作時間）大于10萬小時 EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指標機械特性（可選）獨立式尺寸（長寬深）：180mm×176mm×36mm
