GQ4004M PCM復用設備

圖片點擊放大

產品資料下載

GQ4004M PCM設備產品簡介：

GQ4004M PCM復用設備可以將1~4路電話和1路N*64K以太網信號復合成一個標準的2M（E1）通道進行傳輸。該設備采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備整機性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。

GQ4004M PCM設備面板接口說明：

接口名稱	接口說明	接口名稱	接口說明
①	以太網接口(RJ45)	④	以太網指示燈
②	E1接口(NEC)	⑤	4路電話(或其他業務)接口，RJ45
③	電源接口

GQ4004M PCM設備基本配置與特點：

1、提供1～4路電話接口(或其他業務接口)。
2、提供1路以太網接口(可選)。
3、語音接口支持來電顯示和提供反極信號。
4、體積小、造型美觀，安裝操作方便。
5、完善的狀態顯示功能，便于維護管理。
6、電源：外置220V電源適配器。

業務接口包括：

環路中繼接口（FXO）--接交換機

用戶線接口（FXS）--接電話機

二/四線音頻接口

RS232/V.24/RS422接口

RS485接口

以太網接口(10/100M自適應)

熱線電話

GQ4004M PCM設備典型組網方案：

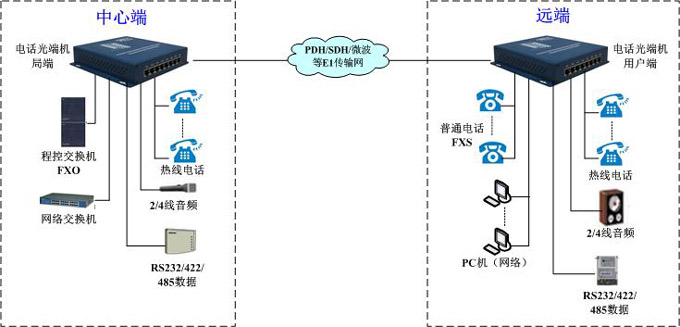

方案一：點對點組網

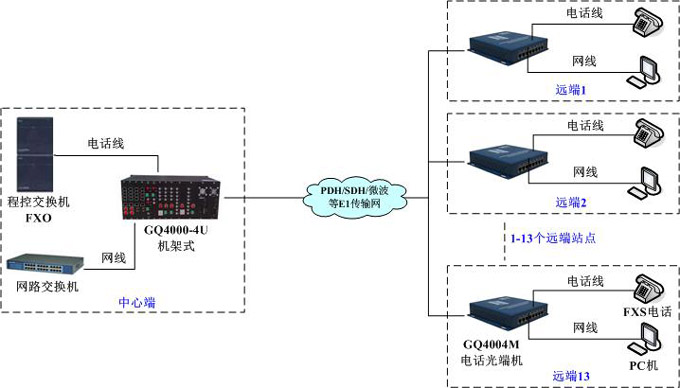

方案二：點對多點組網

GQ4004M PCM設備技術指標：

E1接口：
比特率:2.048Mbit/s ±50ppm
參考標準:ITU-T G.703、G.704、G.712
線路碼型:HDB3
抖動特性:ITU-T G.823
接口阻抗:75Ω（可選120Ω）
物理接口:NEC（RJ45）

用戶及環路接口：
阻抗: 600Ω
插入損耗:-3±0.75dB
頻率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ45

二/四線音頻接口：
阻抗：200Ω+680Ω||0.1μF
四線AD增益：14dB（可調）
四線DA增益：-2 dB（可調）
四線AD頻率特性：-0.2 - +0.2dB
四線DA頻率特性：-0.2 - +0.2dB
二線AD頻率特性：-0.2 - +0.2dB
二線DA頻率特性：-0.2 - +0.2dB（可調）
回損：40dB
平衡度：70dB
共模抑制比：70dB
電源抑制比：30dB
空閑信道噪音：≥65dB
環阻：600Ω

以太網接口：
支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)
接口速率：10/100M自適應
全雙工，半雙工完全自適應
支持交叉線直通線自適應
物理接口：RJ45座

RS232/V.24接口：
電氣特性：符合CCITT V.28協議
傳輸速率：異步≤19200bps

尺寸：
桌面式機箱：
180mm（深）*180mm（寬）*36mm（高）

電源：
輸入：交流220V
功耗：≦10W（靜態）

業務模塊實物圖：


環路中繼接口（FXO）	用戶線接口（FXS）	二/四線音頻

RS232/V.24/RS485/RS422

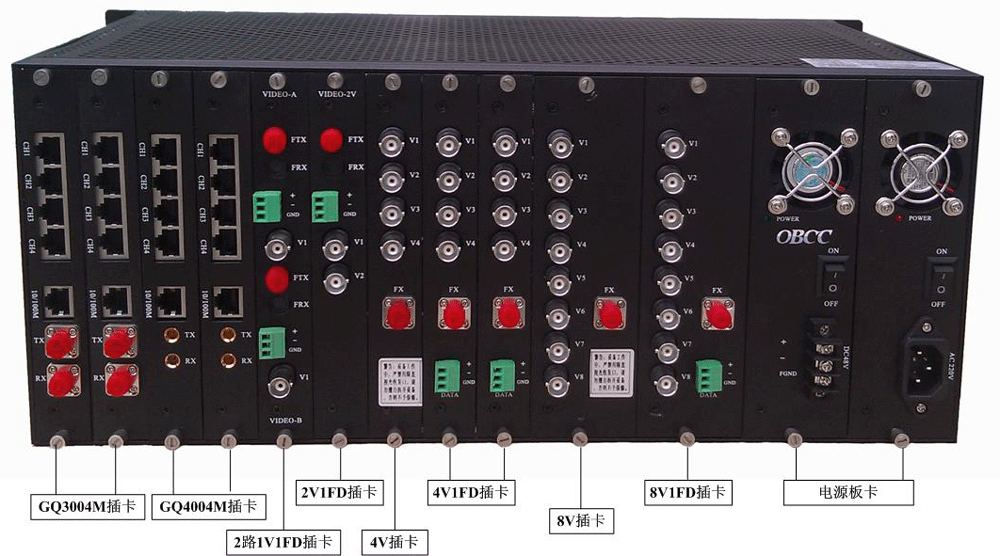

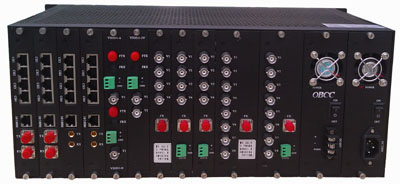

中心端插卡式機架：

19英寸4U標準機框 13槽 AC220V或-48V
